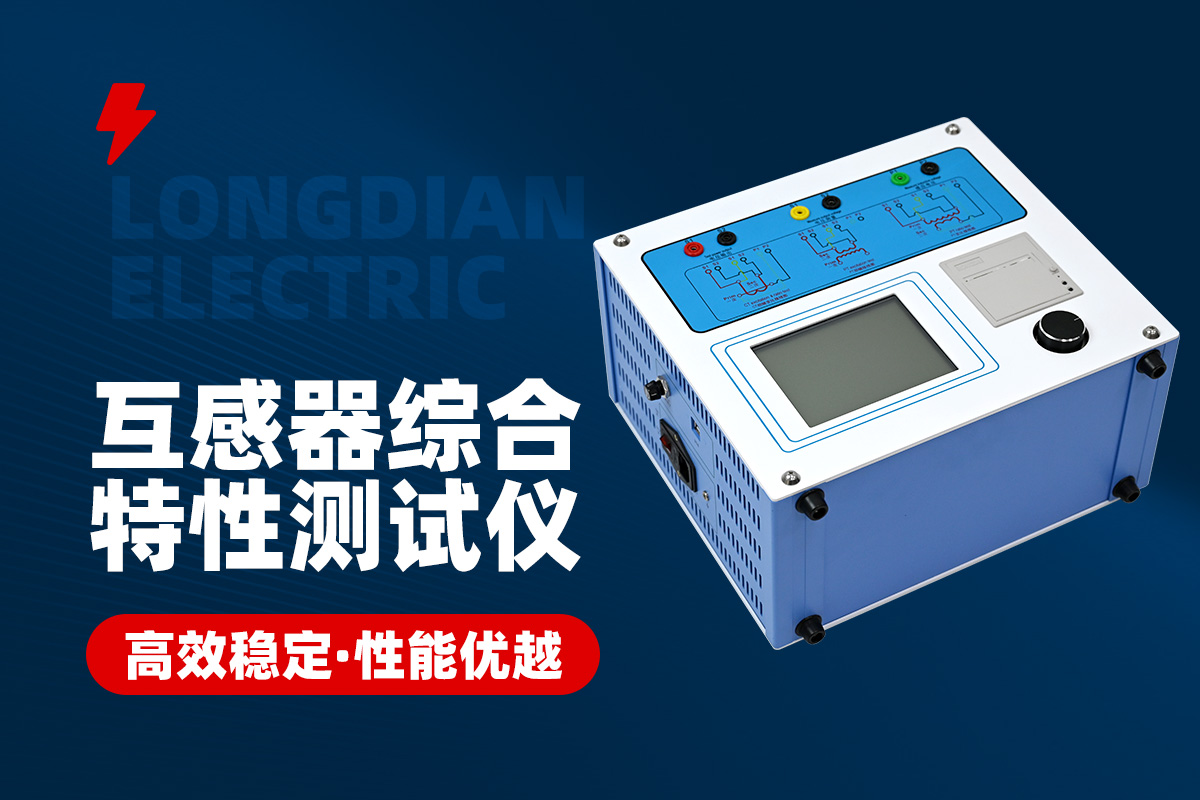

互感器測試儀，也被稱為互感器CT/PT伏安特性測試儀、互感器特性綜合測試儀、伏安特性測試儀、PT伏安特性測試儀等，互感器是電力系統中用于測量電流、電壓等參數的關鍵設備，其性能和精度直接影響到電力系統的安全穩定運行。PT伏安試驗是一種常用的互感器檢測方法，主要用于測試互感器的伏安特性。

1、準備工作-在進行PT伏安試驗之前，首先需要準備以下設備和工具：

互感器測試儀：用于測試互感器的伏安特性；

PT（電壓互感器）：需要進行測試的互感器；

CT（電流互感器）：與PT配合使用的互感器；

連接線：用于連接互感器測試儀和PT/CT；

電源：為互感器提供工作電壓。

2、接線方法-將互感器測試儀的輸出端連接到PT的一次側，將PT的二次側連接到CT的一次側，將CT的二次側連接到互感器測試儀的輸入端。具體接線方法如下：

將互感器測試儀的S1和S2端口分別連接到PT的一次側的兩個端子；

將PT的二次側的一個端子連接到CT的一次側的一個端子；

將CT的一次側的另一個端子連接到互感器測試儀的R1端口；

將CT的二次側的另一個端子連接到互感器測試儀的S3端口；

將互感器測試儀的電源端口連接到電源。

3、設置參數-在接線完成后，打開互感器測試儀的電源，進入設置界面，設置以下參數：

電壓等級：根據實際PT的額定電壓設置；

電流等級：根據實際CT的額定電流設置；

測試模式：選擇“伏安特性”測試模式；

測試范圍：根據實際需要設置測試范圍，一般包括額定值的0.2倍、0.5倍、0.8倍、1.2倍等。

4、開始測試
設置好參數后，點擊“開始測試”按鈕，互感器測試儀會自動進行PT伏安試驗。在測試過程中，可以通過觀察互感器測試儀上的顯示數據，了解PT的伏安特性。同時，還可以通過觀察PT的工作狀態，判斷其是否正常工作。

5、數據分析與判斷
測試完成后，互感器測試儀會自動計算出PT的伏安特性曲線。通過分析曲線，可以判斷PT的性能是否滿足要求。如果曲線異常，可能說明PT存在故障或質量問題，需要進一步檢查和維修。
