一、準備工作

1. 檢查環境：

• 確保測試儀的工作環境為室內，溫度范圍在0℃～+40℃。

2. 檢查電源插座：

• 請檢查墻上電源插座是否為220V交流電，并確保電源線長度足夠（1.5m）。

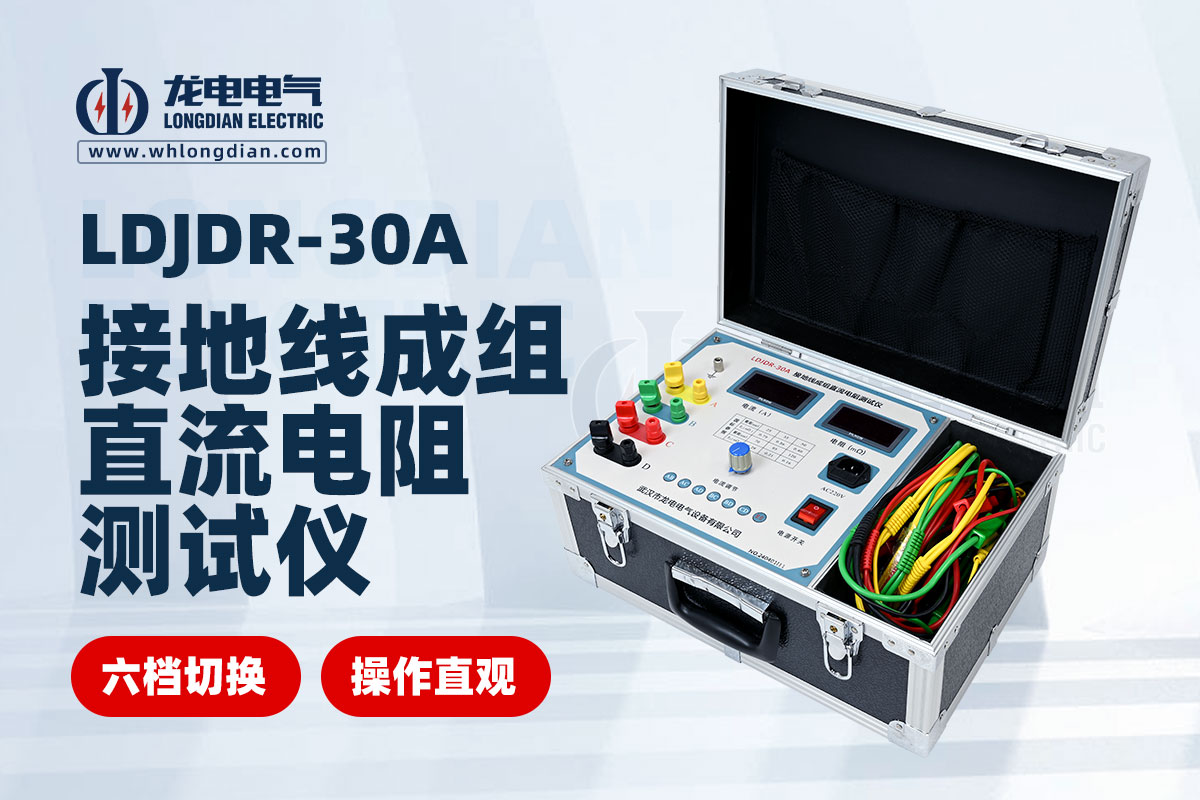

3. 開箱檢查：

• 打開儀器箱蓋，檢查箱內物品是否齊全，包括主機、測試線4根、測試夾4個、電源線1根、接地線1根、保險2個、說明書1本、檢測報告1份、合格證/保修卡1份。

4. 連接電源與測試線：

• 在“電源開關”斷開的情況下，插好“電源線”，并將測試線接好。

• 按下“復位鍵”，并準備好紙筆以記錄測試數據。

二、測試步驟

1. 標記接地線：

• 在接地線的四個線端分別標上“A、B、C、D”以區分。

2. 測量并記錄導線長度：

• 使用測量工具測量并記錄接地線各線端子間的導線長度，包括LAB、LAC、LAD、LBC、LBD、LCD。

3. 連接測試線：

• 確認電源開關斷開，將測試線的四個夾子分別對應夾在“A、B、C、D”四個端子上。

4. 開啟電源進行測試：

• 合上“電源開關”，儀器開始工作。

• 分別按下“AB、AC、AD、BC、BD、CD”六個回路選擇開關，逐一測試各回路電阻。

• 待電阻表數據穩定后，記錄各電阻值Ri：RAB、RAC、RAD、RBC、RBD、RCD。注意各回路導通時間應小于1分鐘。

5. 計算并判斷結果：

   截面（mm2）	ro（mΩ）
   25	0.79
   35	0.56
   50	0.40
   70	0.28
   95	0.21
   120	0.16

• 根據記錄的電阻值和導線長度，計算接地線各回路每米長度電阻值：r = Ri / Li。

• 將計算得到的r值與下表中的ro值進行比較。如果r ＜ ro，則判定為合格；否則為不合格。

6. 結束測試：

• 測得所有數據并判斷結果后，斷開電源開關，拆下測試線。

• 拔掉電源線，合上儀器箱蓋，完成測試。

三、注意事項

• 在測試過程中，請確保儀器放置在穩定的工作臺上，避免震動和碰撞。

• 請勿擅自調整儀器的校正旋鈕，以免影響測量精度。

• 儀器出現故障時，請聯系專職維修人員或寄回廠家修理，切勿自行拆解。

• 測試結束后，請及時拔掉電源線，確保安全。
