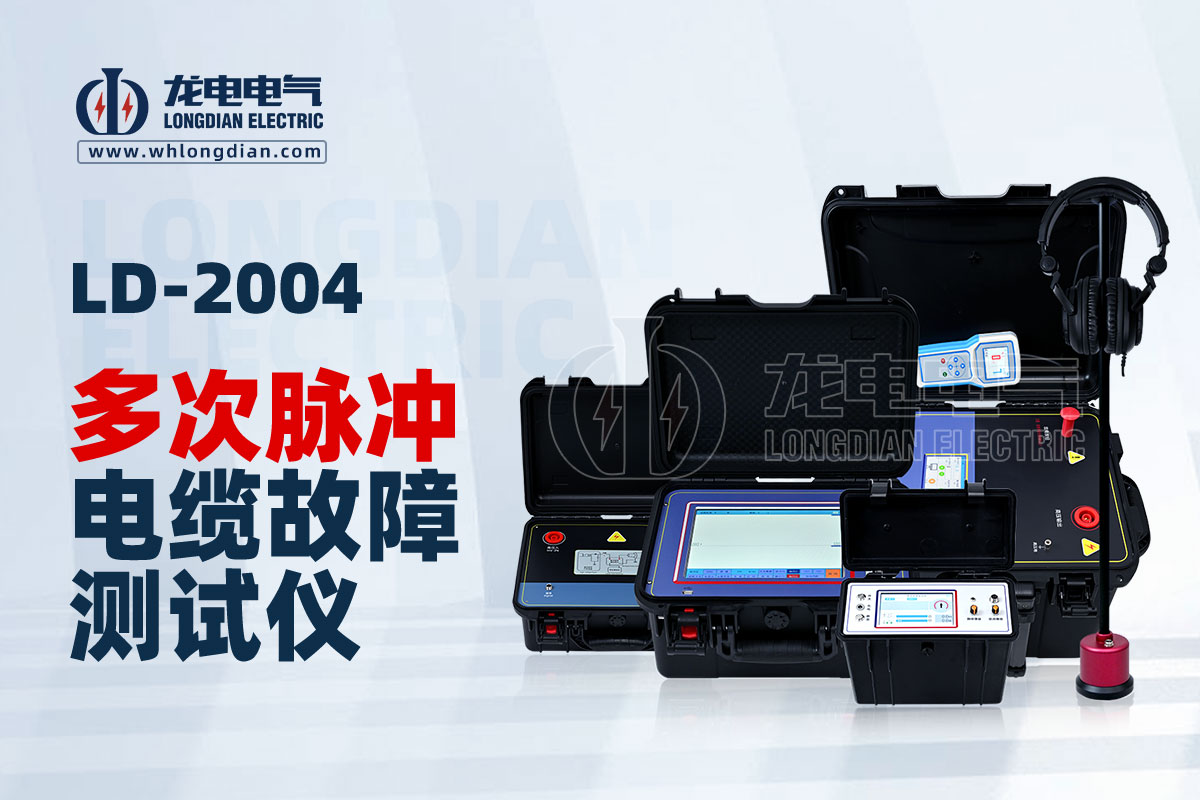

地埋線斷點短路檢測儀是一種專門用于檢測地埋電力電纜故障的設備。它通過先進的技術和算法，能夠迅速定位電纜中的斷點、短路等故障位置，為維修人員提供準確的故障信息，從而提高維修效率。

工作原理

◆ 信號發射與接收

發射機：地埋線斷點短路檢測儀的發射機負責產生特定的電磁信號，并將這些信號注入到地埋電纜中。這些信號通常具有較高的頻率和強度，以確保在復雜的地下環境中能夠傳播足夠的距離。

接收機：接收機則負責接收從電纜中反射回來的信號。當電磁信號遇到電纜中的斷點、短路或阻抗變化時，會產生反射信號。接收機通過捕捉這些反射信號，并將其傳輸給處理單元進行分析。

◆ 信號處理與分析

信號放大：接收到的反射信號通常較弱，需要經過放大處理才能進行后續的分析。放大器會對接收到的信號進行增益處理，提高其幅度，以便更好地觀察和分析。

濾波：為了去除信號中的噪聲和干擾，濾波器會對放大后的信號進行濾波處理。濾波器可以抑制特定頻率范圍外的信號，使有用的信號更加突出。

模數轉換：濾波后的信號仍然是模擬信號，需要經過模數轉換器（ADC）轉換為數字信號。這樣，后續的數字信號處理器（DSP）或微控制器就可以對信號進行進一步的處理和分析。

◆ 故障定位

時間域反射法（TDR）：這是一種常用的故障定位方法。發射機向電纜發送脈沖信號，當信號遇到故障點時會產生反射。接收機根據接收到反射信號的時間差和信號在電纜中的傳播速度，計算出故障點的位置。傳播速度取決于電纜的材質和結構，通常可以通過校準或查閱電纜參數表獲得。

阻抗分析法：該方法通過分析電纜中的阻抗變化來確定故障位置。短路故障會導致阻抗降低，而斷路故障則會導致阻抗無限大。檢測儀可以通過測量電纜不同位置的阻抗值，找出阻抗異常的地方，從而確定故障位置。

關鍵技術與特點

高精度定位：地埋線斷點短路檢測儀采用先進的信號處理技術和算法，能夠實現高精度的故障定位。其定位誤差通常在幾厘米以內，能夠滿足大多數工程的需求。

強大的抗干擾能力：考慮到地下環境的復雜性，檢測儀采用了多種抗干擾措施，如屏蔽技術、濾波技術和數字信號處理技術等。這些措施可以有效抑制外界噪聲和干擾信號的影響，提高檢測結果的準確性。

多種工作模式：檢測儀通常具有多種工作模式，以適應不同的檢測需求。例如，脈沖模式適用于長距離電纜的故障檢測，而連續波模式則適用于精確定位短距離故障。用戶可以根據具體情況選擇合適的工作模式。

便攜耐用：地埋線斷點短路檢測儀通常設計為便攜式設備，便于現場攜帶和使用。同時，它們具有良好的耐用性和防護等級，能夠適應各種惡劣的環境條件。
