對于10kV電力電纜的絕緣性能檢測，業界長期存在一個關鍵問題：究竟是應該采用直流耐壓試驗（DC Withstand Voltage Test）還是工頻耐壓試驗（AC Withstand Voltage Test）？隨著電纜技術的發展，特別是交聯聚乙烯（XLPE）電纜的廣泛應用，這個問題變得更加復雜和重要。理解兩者的原理、優缺點及適用場景，對于確保電纜的安全可靠運行至關重要。

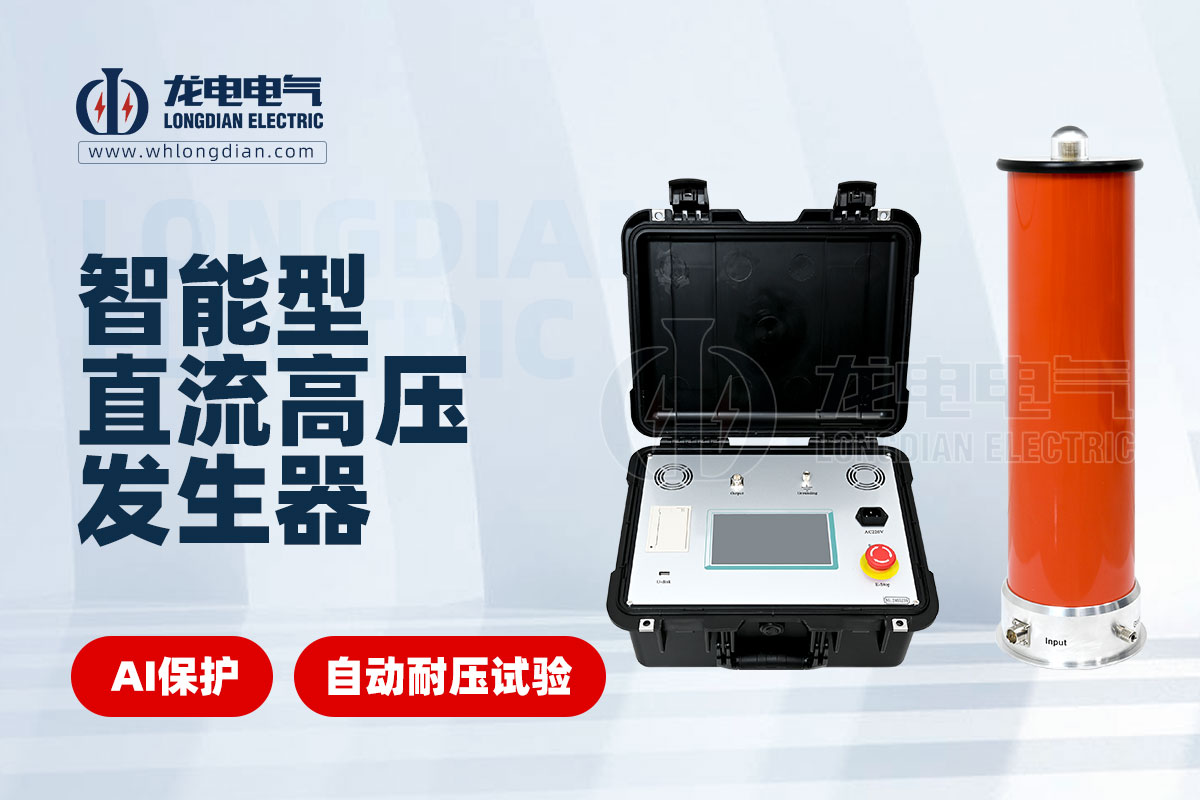

直流耐壓試驗：傳統方法的優勢與局限

在過去，尤其是在紙絕緣電纜時代，直流耐壓試驗是電纜絕緣檢測的主流方法。

優勢：

• 設備便攜： 直流高壓發生器通常體積小、重量輕，便于現場攜帶和操作。

• 所需電源容量?。?/strong> 對于電容性負載（如電纜），直流電源在充電完成后只需維持較小的泄漏電流，因此對電源容量要求不高。

• 對集中性缺陷敏感： 直流電壓下，電場分布主要取決于絕緣電阻，對絕緣中的局部缺陷、潮濕和嚴重老化等集中性弱點較為敏感，能有效檢測出這些問題。

• 易于判斷泄漏電流： 可以精確測量泄漏電流，通過分析電流大小和變化趨勢來評估絕緣狀況。

局限性：

• 不適用于XLPE電纜： 這是最大的局限。對于現代廣泛使用的交聯聚乙烯（XLPE）電纜，長時間施加直流高壓可能會在絕緣內部形成空間電荷積聚。這些空間電荷會在直流電壓撤銷或電纜投入交流運行后，與工頻電壓疊加，形成局部高電場，反而加速電纜絕緣老化，甚至可能引發新的擊穿。這種現象被稱為“直流損傷”。

• 無法模擬運行工況： 直流電壓下的電場分布與交流運行狀態下（電場分布取決于介電常數）的電場分布不同，不能真實模擬電纜在實際交流工頻電壓下的受力情況。因此，直流耐壓無法有效發現交流運行中可能暴露的缺陷，如局部放電、樹枝老化等。

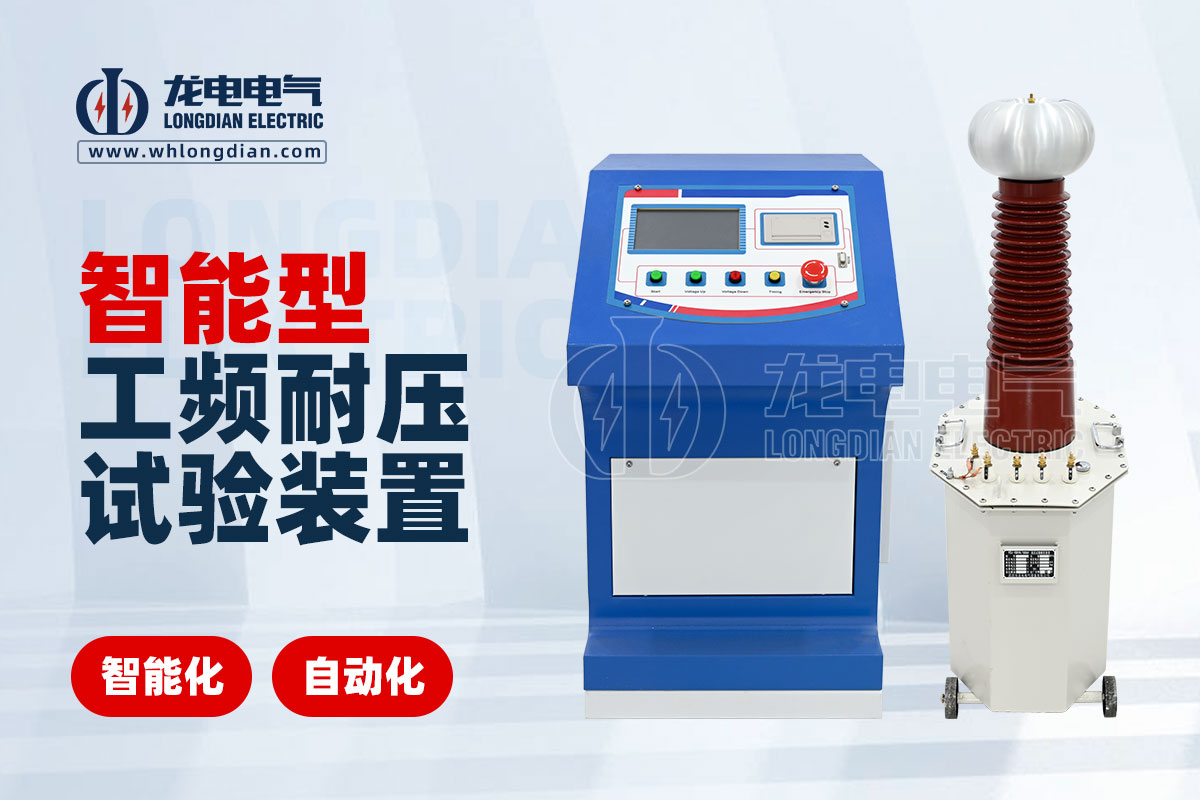

工頻耐壓試驗：更貼近實際的模擬

工頻耐壓試驗使用與電力系統頻率相同的交流電壓（50Hz或60Hz），它能更真實地模擬電纜的運行環境。

優勢：

• 真實模擬運行工況： 交流電壓下的電場分布與實際運行一致，能夠有效發現交流運行中可能暴露的缺陷，如絕緣內部的放電、介質損耗過大等問題。

• 避免直流損傷： 對于XLPE電纜，工頻電壓不會引起有害的空間電荷積聚，因此不會對電纜造成“二次傷害”。

局限性：

• 設備龐大、電源要求高： 傳統的工頻耐壓試驗裝置對于長距離、大容量的10kV電纜，需要非常大的試驗變壓器和電源容量來提供所需的容性電流，導致設備體積龐大、笨重，不便于現場移動。

• 試驗難度大： 現場試驗條件要求高，通常需要大型試驗車或?qū)ｉT的試驗場地。

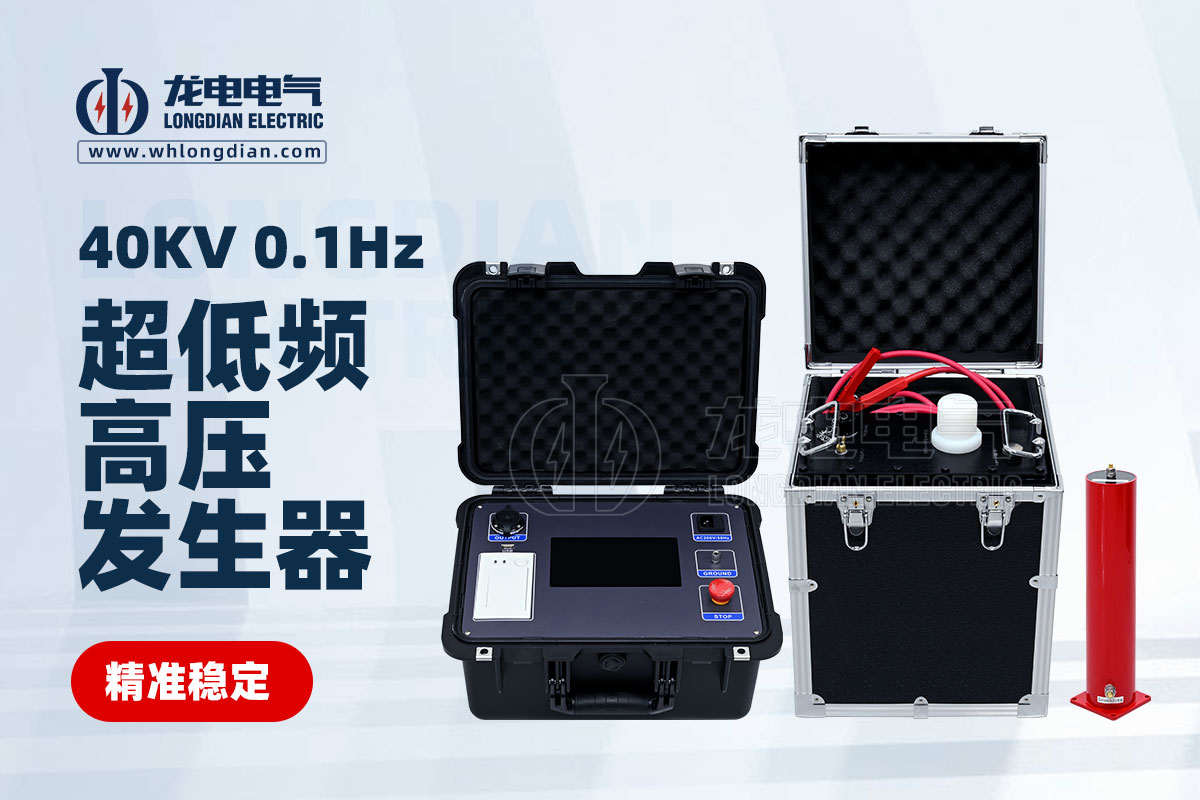

VLF交流耐壓試驗：針對XLPE電纜的理想選擇

鑒于直流耐壓對XLPE電纜的潛在危害和傳統工頻耐壓設備的局限性，一種折衷且更適合XLPE電纜的試驗方法應運而生——甚低頻（VLF）交流耐壓試驗。

• 原理： VLF試驗采用頻率在0.1Hz或更低范圍內的交流電壓進行耐壓試驗。

• 優勢：

• 結合兩者優點： 既保留了交流電壓的本質（不會產生直流空間電荷），又能像直流耐壓一樣，通過較低的試驗頻率顯著降低試驗設備所需的容量，使其體積小巧、便于攜帶，非常適合現場使用。

• 有效暴露缺陷： 能夠有效激活并暴露XLPE電纜中的水樹枝、電樹枝等交流特性缺陷。

• 應用： VLF交流耐壓試驗已成為國際上和國內電力行業推薦的XLPE電纜現場耐壓試驗方法。

10kV電纜耐壓試驗的選擇依據與標準

根據中國最新的國家標準和行業規程，對于10kV交聯聚乙烯（XLPE）電力電纜：

• 交接試驗和預防性試驗： 推薦采用VLF交流耐壓試驗。根據《電力設備預防性試驗規程》（DL/T 596-2005）等標準，VLF試驗電壓通常為 3U0 （即 3×10/3≈17.3kV），持續30分鐘或60分鐘。

• 直流耐壓： 不建議對XLPE電纜進行直流耐壓試驗，因?yàn)樗赡芤胗泻Φ目臻g電荷，加速絕緣老化。

• 工頻耐壓： 盡管理論上工頻耐壓是最能模擬運行工況的，但由于其設備龐大和電源需求高，在現場對10kV長電纜進行純工頻耐壓試驗操作困難大，成本高昂，通常不作為現場首選。主要用于實驗室或部分特定場合。
