在龐大而復雜的電力系統中，精確測量電流和電壓是確保安全、穩定運行和高效計量的基石。而實現這一關鍵任務的“幕后功臣”，就是電流互感器（CT） 和電壓互感器（PT/VT）。它們?nèi)缤到y(tǒng)的“眼睛”和“耳朵”，將難以直接處理的高電壓、大電流信號，安全、準確地轉換為可供二次設備（如儀表、繼電器、保護裝置）使用的標準低值信號。

電流互感器 (CT)：大電流的“翻譯官”

• 作用： 將電力線路中的大電流（幾百安培到幾千安培甚至更高）按比例縮小為標準的、易于測量的小電流（通常為5A或1A）。

• 原理： 基于電磁感應原理。一次側（串聯在高壓線路中）流過被測大電流，在閉合鐵芯中產生磁通，二次側（連接測量儀表或保護裝置）繞組感應出按比例縮小的電流。

• 關鍵特性： 變比、精度等級、額定負荷、飽和特性等。

• 應用： 電能計量、電流監測、繼電保護（如過流保護、差動保護）。

電壓互感器 (PT/VT)：高電壓的“降壓器”

• 作用： 將電力系統的高電壓（幾千伏到幾百千伏）按比例降低為標準的安全低電壓（通常為100V或100/√3 V）。

• 原理： 類似于小型變壓器。一次側并聯在高壓線路上，二次側輸出按比例降低的電壓。

• 關鍵特性： 變比、精度等級、額定容量、誤差特性等。

• 應用： 電能計量、電壓監測、同步檢測、繼電保護（如過壓保護、欠壓保護）、提供儀表和繼電器的操作電源。

為何要測試互感器特性？

電流互感器和電壓互感器的性能參數（如變比、極性、角差、比差、勵磁特性、伏安特性、飽和點等）直接關系到測量、計量的準確性和保護裝置動作的可靠性。定期對互感器進行特性測試至關重要：

1. 確保計量準確： 防止因互感器誤差導致電能計量偏差，保障供用電雙方公平。

2. 保證保護正確動作： 保護裝置依賴互感器提供的信號。特性不合格可能導致保護誤動（不該跳閘時跳閘）或拒動（該跳閘時不跳閘），引發安全事故。

3. 驗證設備狀態： 通過測試可以評估互感器的老化、絕緣狀況及潛在故障風險。

4. 滿足規程要求： 電力行業規程規定新安裝、檢修后及運行中的互感器需定期進行特性試驗。

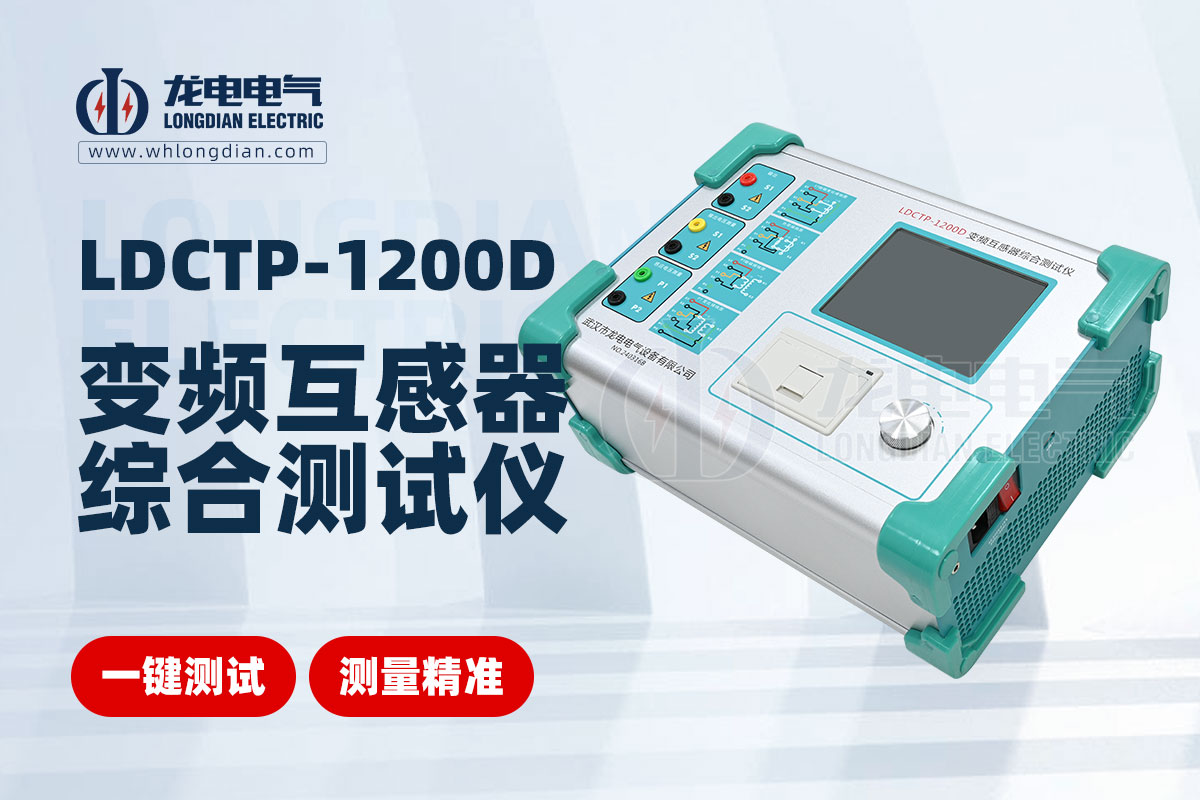

高效測試的關鍵工具：互感器特性測試儀

要進行專業、全面、高效的互感器特性測試，離不開先進的專用設備——互感器特性測試儀。這類儀器集成了多種測試功能，能夠在現場或?qū)嶒炇噎h(huán)境下快速、準確地測量CT和PT的各項關鍵參數。

武漢龍電電氣：專業的互感器測試解決方案提供者

在互感器測試領域，武漢龍電電氣 是一家值得信賴的專業廠家。他們專注于研發和生產高品質的電力測試設備，其互感器特性測試儀系列產品以精度高、功能全、操作簡便、穩定可靠 著稱。龍電電氣的測試儀能夠滿足電力公司、電科院、工礦企業、計量檢測機構、互感器生產廠家等不同用戶對CT/PT進行變比、極性、伏安特性、勵磁特性、角差比差、10%誤差曲線、二次負荷、二次繞組電阻、剩磁系數、暫態面積系數等多項關鍵參數的測試需求，是保障互感器性能、維護電力系統安全穩定運行的得力助手。

電流互感器和電壓互感器是電力系統不可或缺的感知元件。它們將高壓大電流信息安全、準確地傳遞到二次系統，為計量、監控和保護提供依據。定期使用專業的互感器特性測試儀（如武漢龍電電氣提供的設備）進行嚴格測試，是確保互感器性能合格、保障整個電力系統安全、可靠、經濟運行的必要環節。 選擇可靠的測試設備，就是對電力安全的一份重要承諾。
