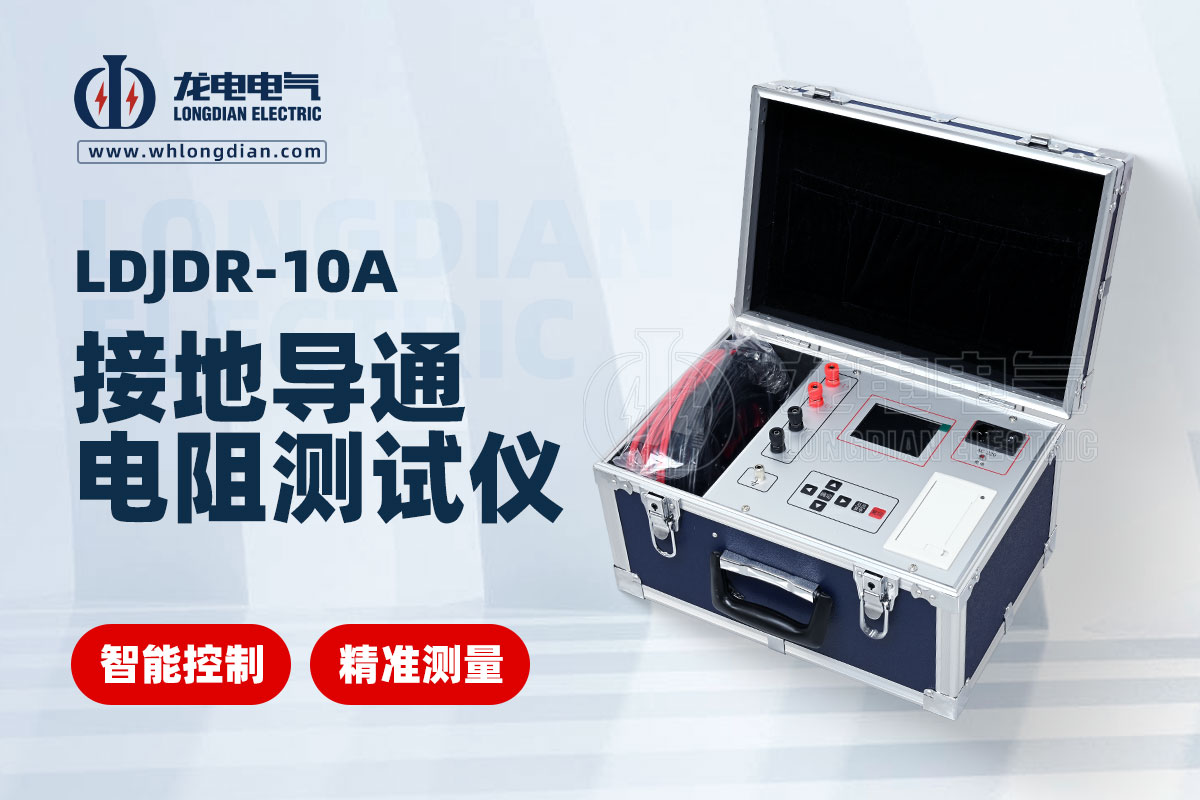

接地導通電阻測試儀的核心檢測對象是：電氣設備可觸及金屬外殼/部件與接地端子（或接地極）之間導電路徑的連接電阻。它本質上檢測的是這段金屬導體通路（接地線、連接點、結構件等）的電氣連續性質量和導電性能。

具體來說，它主要檢測：

1. 接地路徑的“完整性”與“低阻性”：

• 檢查接地線（保護導體）本身是否完好無損（無斷裂、過度彎曲導致截面減小）。

• 檢查所有連接點（如螺栓壓接、焊接點、端子排連接）是否緊固可靠、接觸良好。

• 檢查連接點是否無腐蝕、氧化、油污、油漆等絕緣層阻礙電流流通。

• 精確測量這段從設備外殼到接地點的整個金屬導體路徑的直流電阻值（通常是毫歐級）。

2. 故障電流泄放能力的關鍵指標：

• 產生足夠大的故障電流，使保護裝置（斷路器、熔斷器）快速可靠地動作（跳閘或熔斷），切斷電源。

• 設備外殼的對地電壓被限制在安全電壓（如 ≤ 50V）以下，防止人員觸電。

• 核心目的是驗證：當設備內部發生絕緣失效（如相線碰殼）導致漏電或短路時，產生的危險故障電流能否迅速、順暢地通過這條接地路徑流入大地。

• 這條路徑的電阻必須足夠低（通常標準要求 ≤ 0.1Ω 或 ≤ 0.5Ω），才能保證：

總結為一句話：接地導通電阻測試儀主要檢測的是保障人身和設備安全的那條“生命線”——從設備外殼到接地點的金屬導電路徑——是否足夠暢通、電阻是否足夠低，以確保故障電流能有效泄放。

關鍵區別（再次強調）：

• 它測的不是土壤電阻： 這是“接地電阻測試儀”的任務（測量接地極/接地網對遠方大地的電阻）。

• 它測的是金屬導體的連接電阻： 關注的是設備內部或設備與接地排之間的物理導電路徑的質量。這條路徑是由導線、金屬外殼、螺栓、連接片等金屬實體構成的。

可以形象地理解為：

• 接地電阻測試儀：檢測“接地釘”插在土里好不好（大地散流效果）。

• 接地導通電阻測試儀：檢測從設備“外殼”到“接地釘”之間的那根“導線”和所有“連接點”好不好（導體通路質量）。

因此，接地導通電阻測試儀是驗證電氣設備保護接地連續性是否符合安全標準要求的必備檢測工具，直接關系到防觸電保護的有效性。
